ADSS-24B1-300室外16芯/24芯/48芯电力光缆300米跨距

产品详情说明

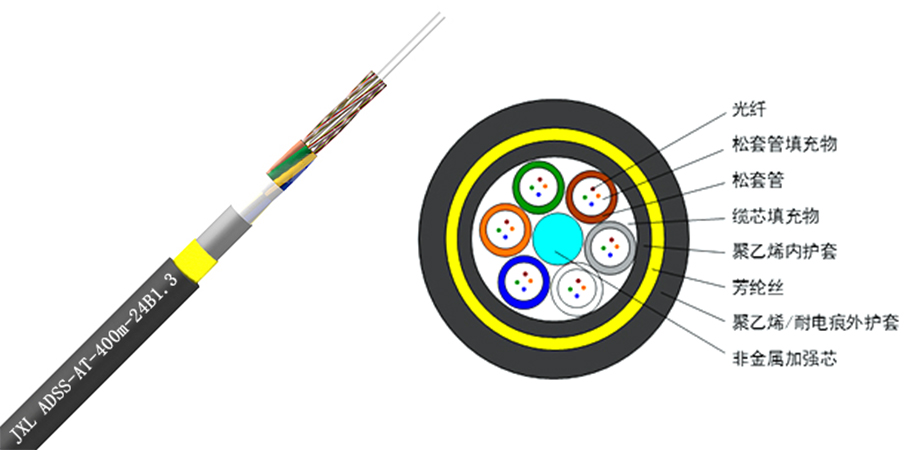

ADSS光缆采用松套层绞式结构，将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管（和填充绳）围绕非金属中心加强芯（FRP）绞合成紧凑的缆芯，缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯（PE）内护套，然后绞合起加强作用的芳纶，最后挤制聚乙烯（PE）外护套或耐电痕（AT）外护套。

型号	ADSS-AT

芯数数量（芯）	12、24

档距（m)	100	200	300	400	500	600	700	800	900	1000

计算截面积(mm2)	124.69	126.68	109.36	111.22	116.9	122.72	126.68	132.73	149.57	156.15

每管芯数	6	6	4	4	4	4	4	4	6	6

光缆直径（mm)	12.6	12.7	11.8	11.9	12.2	12.5	12.7	13	13.8	14.1

额定抗拉强度（RTS)(KN)	9	13	18	22	27.55	34.2	38.95	44.65	51.3	57.6

最大允许使用张力（MAT)(KN)	3.6	5.2	7.2	8.8	11.02	13.68	15.58	17.86	20.52	23.04

年平均运动张力（EDS)(KN)	2.25	3.25	4.5	5.5	6.89	8.55	9.74	11.16	12.83	14.4

弹性模量（KN/mm2）	7.8	9.63	12.92	14.85	17.97	20.81	22.69	24.79	26.43	28.41

热膨胀系数（1/C×10-6）	10.41	7.85	4.71	3.71	2.55	1.8	1.41	1.04	0.79	0.53

单位重量（kg/km）	≤138.5	≤142.0	≤120.6	≤124.4	≤130.4	≤136.6	≤140.9	≤146.1	≤165.2	≤171.1

长期允许运行稳定（C）	运行：15D；敷设：25D（D：光缆外径）

长期允许运行稳定（C）	运行：15D；敷设：25D（D：光缆外径）

最大盘长（m)	6000
