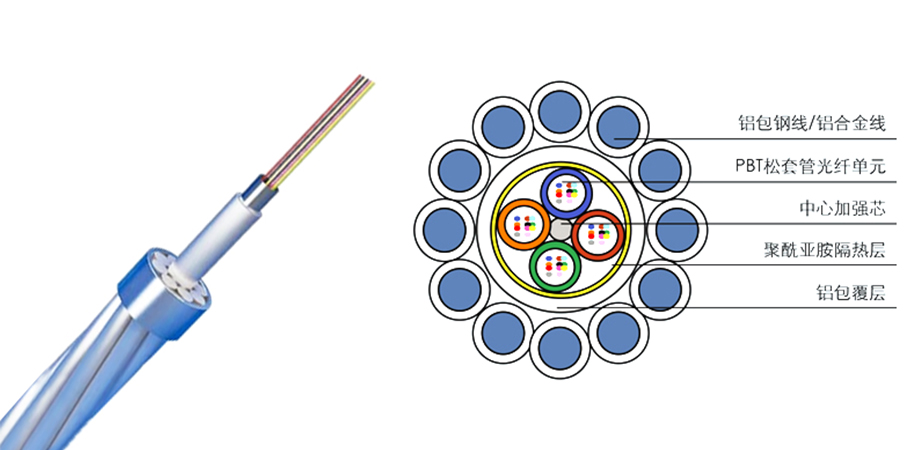

光纤复合架空地线OPGW
|
型号 |
OPGW-24B1-100[77；108] |
20℃直流电阻（Ω/km） |
0.51 |
|||||||||||||||
| 结构 | 铝包钢线（根数/直径） |
1/2.6,5/2.5,11/2.8(LB35) |
短路电流（40-300℃，0.3s） |
18.97 |
||||||||||||||
|
根数/直径 |
铝合金线（根数/直径） | / | 允许电路电源容量（40-300℃） | 108 | ||||||||||||||
| 不锈钢管（根数/直径） |
1/2.5 |
最高容许温度（℃） |
200 |
|||||||||||||||
| 计算 |
铝包钢线（㎜²） |
97.6 |
耐雷击能力（C） |
100 |
||||||||||||||
| 截面积 |
铝合金线（㎜²） |
/ |
拉力重量比（km） |
14.1 | ||||||||||||||
|
总截面（㎜²） |
97.6 |
弹性模量（kn/㎜²） |
122 |
|||||||||||||||
|
外层绞向 |
右向 |
线性膨胀系数（10-6/℃） |
14.5 |
|||||||||||||||
|
光纤类型 |
G.652 |
最大允许拉力（KN） |
30.8 |
|||||||||||||||
|
光纤芯数（芯） |
24 |
年平均运行张力（KN） |
15.4 |
|||||||||||||||
|
光缆外径（mm） |
13.2 |
最小允许弯曲半径（动态）（mm) |
264 |
|||||||||||||||
|
光缆单位长度重量（kg/km) |
532 |
最大允许安装张力（KN） |
30.8 |
|||||||||||||||
|
额定拉断阀RTS（kn) |
77 |
蠕变特性 |
20%RTS |
10年（%） |
0.032 | |||||||||||||
| 蠕变量 |
20年（%） |
0.038 |
||||||||||||||||
产品特点
◆聚乙烯护套，抗抗紫外辐射性能优良
◆完全非金属结构，重量轻，敷设方便
◆防静电，适用于电力系统级多雷地区
◆ 光纤余长控制稳定
◆ 成缆后，光纤的附加衰减近乎于零
◆环境性能优良，适用温度区间为-40℃～+70℃
◆用于多雷及电磁干扰严重的场合
