GYTS04铠装防鼠咬光缆
产品描述

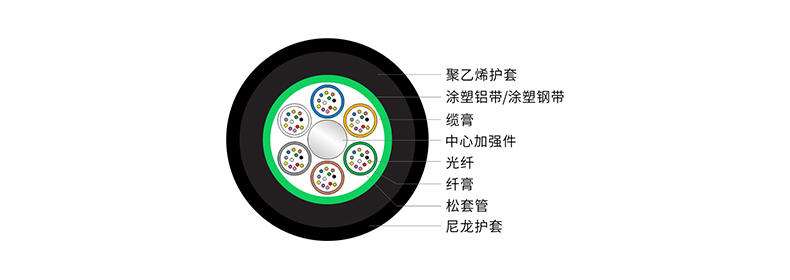

GYTS04 光缆的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑钢带（PSP）纵包后挤一层聚乙烯内护套后挤制尼龙护套成缆。
产品特点
1.套管内部填充缓冲油膏，既保护光纤又起到防水作用
2.精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性
3.光滑的外护套使光缆在安装中可以有更小的摩擦系数
4.尼龙护套具有较高的强度、刚性、和良好的韧性及耐磨性，良好的防鼠材料
5.钢带纵包，具有很好抗侧压性能
产品标准
符合 YD/T 901和IEC 60794-1 等标准
运输/储存/使用温度
-40℃至+70℃
结构参数
| 光缆型号 | 光纤数 | 套管数 | 填充 绳数 |
光缆重量 Kg/km |
允许拉伸力 N |
允许压扁力 N/100mm |
弯曲半径 mm |
|||
| 长期 | 短期 | 长期 | 短期 | 静态 | 动态 | |||||
| GYTS04-4Xn | 4 | 1 | 4 | 136 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
| GYTS04-12Xn | 12 | 2 | 3 | 136 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
| GYTS04-24Xn | 24 | 4 | 1 | 136 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
| GYTS04-48Xn | 48 | 4 | 1 | 151 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
| GYTS04-96Xn | 96 | 8 | 0 | 208 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
| GYTS04-144Xn | 144 | 12 | 0 | 268 | 1000 | 3000 | 1000 | 3000 | 15D | 30D |
以上数据仅供参考。
