GYFTZY室外非金属阻燃光缆



​产品描述

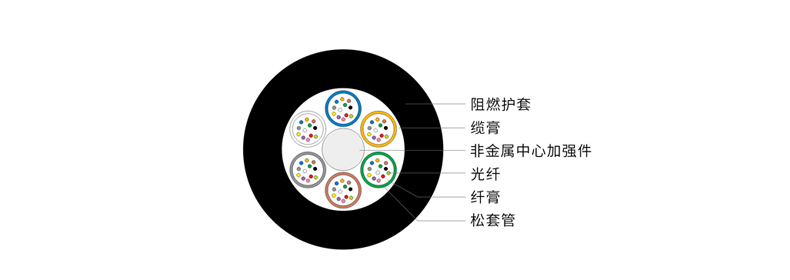

GYFTZY 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料(FRP)，松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层阻燃护套成缆。





产品特点


1.具有很好的机械性能和温度特性
2.松套管材料本身具有良好的耐水解性能和较高的强度
3.管内充以特种油膏，对光纤进行了关键性保护
4.特别设计的紧密的光缆结构，有效防止套管回缩
5.良好的抗压性和柔软性
6.阻燃护套具有良好的阻燃性能





产品标准
符合 YD/T 901和IEC 60794-1 等标准



运输/储存/使用温度
-40℃至+70℃

​


结构参数

光缆型号 光纤数 套管数 填充绳数
光缆直径
mm
光缆重量
Kg/km
允许拉伸力
N
允许压扁力
N/100mm
弯曲半径
mm
长期 短期 长期 短期 静态 动态
GYFTZY-4Xn 4 1 4 9 88 800 1500 500 1000 15D 30D
GYFTZY-12Xn 12 2 3 9 88 800 1500 500 1000 15D 30D
GYFTZY-24Xn 24 4 1 9 88 800 1500 500 1000 15D 30D
GYFTZY-48Xn 48 5 0 9 88 800 1500 500 1000 15D 30D
GYFTZY-96Xn 96 8 0 10.5 120 1500 2500 500 1000 15D 30D
GYFTZY-144Xn 144 12 0 13 150 1500 2500 500 1000 15D 30D
​以上数据仅供参考。
