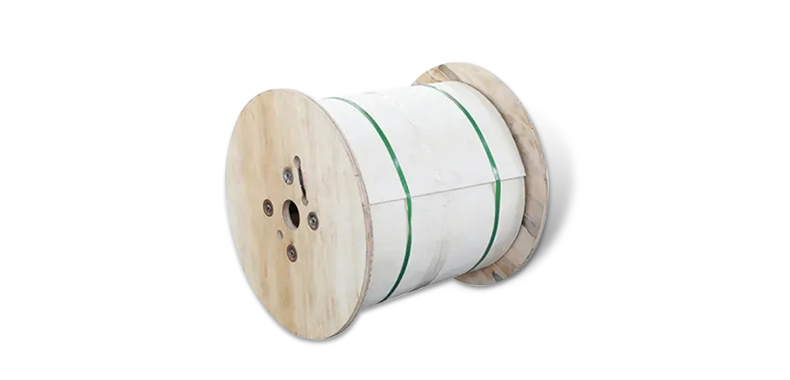

GJYFXH束管式非金属光缆



​产品描述

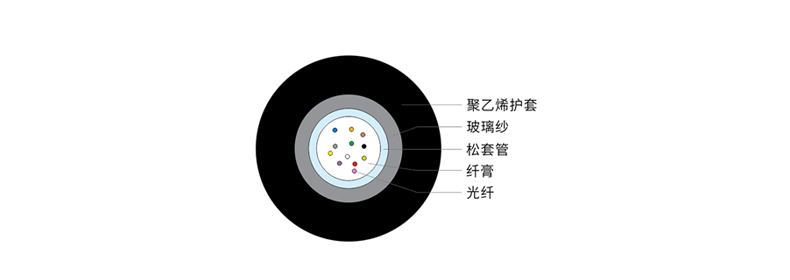

GJYFXH 光缆是將250μm单模或多模光缆套入高模能量材料制成的松套管中，套管內填充无毒，无害的防水化合物，松套管外绞合非金属加强元件芳纶或高强玻璃纱，再挤制黑色聚乙烯（PE）护套成缆。





产品特点


1.非金属的結构设计有效防止射频干扰和电磁波干扰
2.特別设计的缆密的光缆结构，有效防止套管回缩
3.芳纶或玻璃纱加强元件使光缆具有优异的抗拉性能
4.松套管內填充特种油膏，充分保证了光缆的防水性能
5.具有良好的柔软性
6.缆组装密度高，缆径小，重量轻，是气吹敷设方式的最佳选择





产品标准

符合 YD/T 769-2003 等标准



运输/储存/使用温度
-40℃至+70℃



结构参数

光缆型号光纤数
光缆直径
（mm）
光缆重量
（Kg/km）
允许拉伸力
（N)
允许压扁力
（N/100mm)
弯曲半径
（mm)
长期短期长期短期静态动态
GJYFXH2-1241230075015050010D20D
GJYFXH13-2441230075015050010D20D

​

光纤特性​

G.652G.65550/125μm62.5/125μm
衰减@850nm≤3.0 dB/km≤3.0 dB/km
@1300nm≤1.0 dB/km≤1.0 dB/km
@1310nm≤0.36 dB/km≤0.40 dB/km
@1550nm≤0.22 dB/km≤0.23dB/km
带宽(A级)@850nm≥500 MHz·km≥200 MHz·km
@1300nm≥1000 MHz·km≥600 MHz·km
数值孔径0.200±0.015NA0.275±0.015NA
光缆截止波长≤1260nm≤1480nm
​

​​以上数据仅供参考。
​
