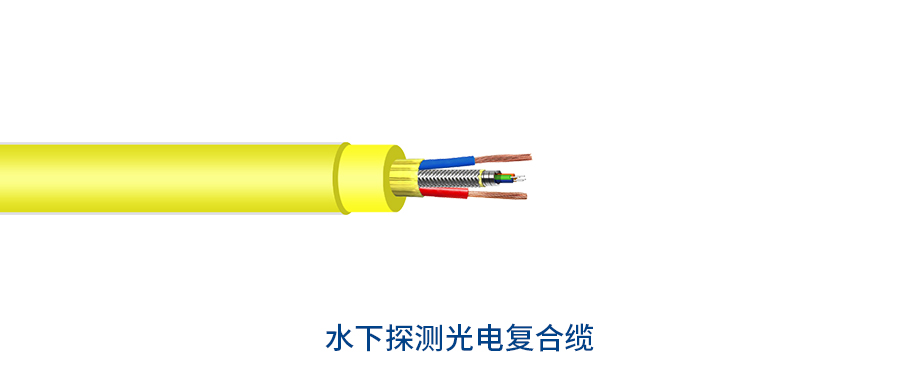

水下零浮力漂浮光电复合缆

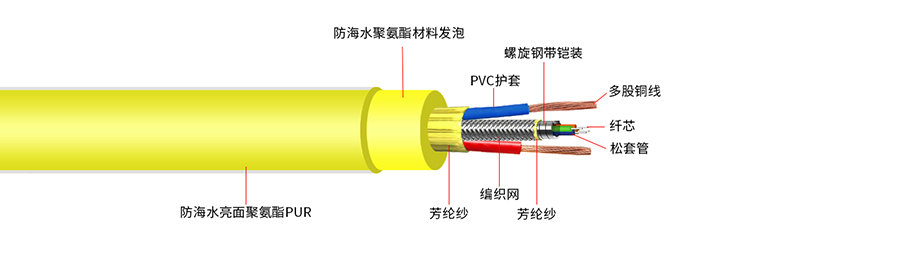

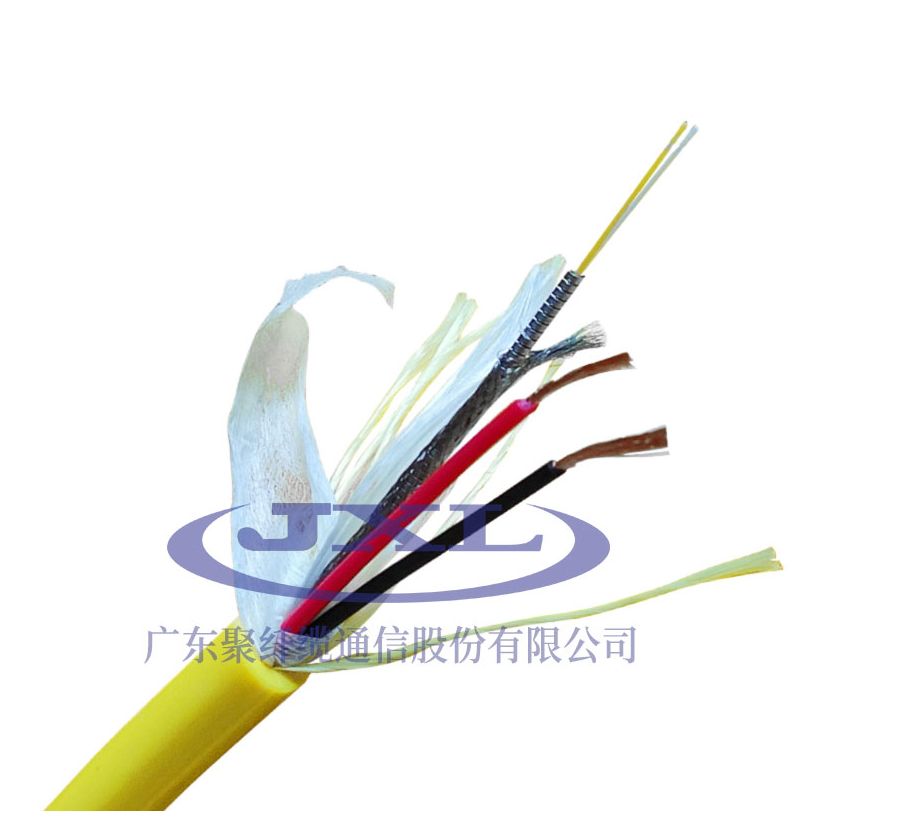

水下探测铠装光缆结构是将1-4芯直径为900μm或600μm紧套光纤表面缠绕一层扁平不锈钢丝铠装，在铠装层外均匀施放起加强作用的多股芳纶，然后包裹一层编织网，再挤制PVC(或LSZH)护套，在护套外层均匀施放多股起加强作用的芳纶纱，然后包裹一层防海水进口聚氨酯材料发泡，最后在外层挤制防海水亮面聚氨酯PUR护套成缆。

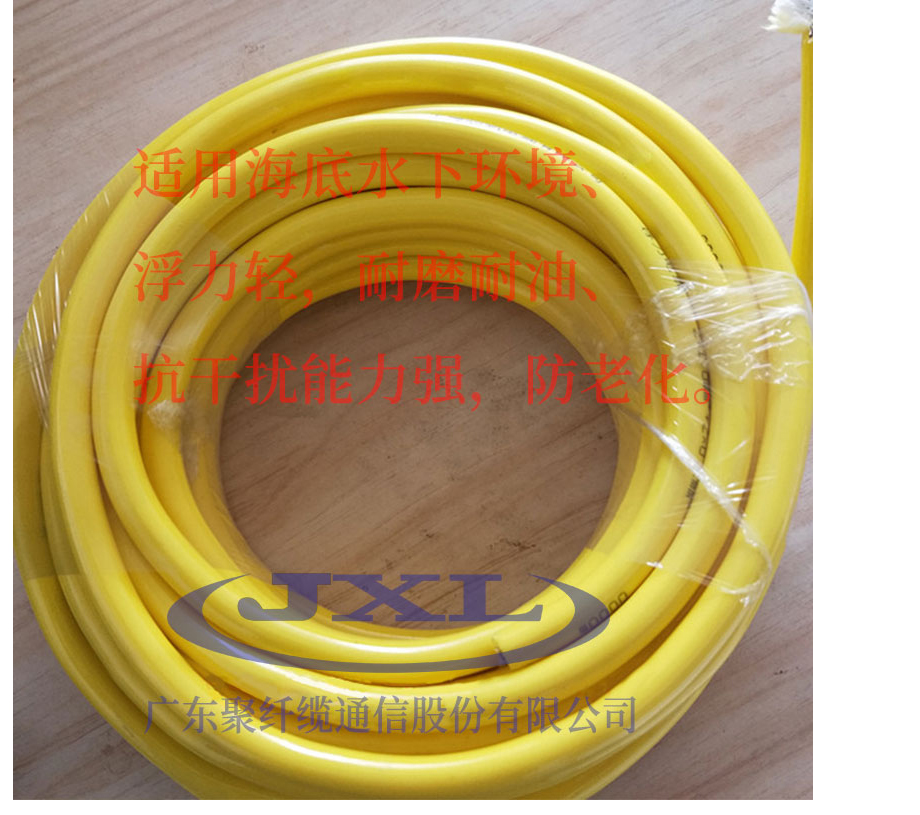

水下探测铠装光缆还有许多其他的叫法，漂浮光缆、零浮力光缆、水下机器人光缆、水下光缆、海底光缆、防水光缆等。
1.螺旋铠管的结构有利于保护光纤不受外力的挤压，防止光纤变形
2.螺旋铠装具有良好的柔韧性
3.采用屏蔽网结构，可以有效的防止信号的干扰
4.芳纶纱加强件具有良好的抗拉性能
5.防海水聚氨酯材料发泡层具有良好的浮动性，提供光缆的活动性能，有利于设备之间更好的连接
6.防海水亮面聚氨酯PUR外层有效防止光缆被海水腐蚀
7.防水深度可达到1000米
1、水下、管道装备专用
2、耐酸、耐碱、耐腐蚀、使用温度-20~120℃
3、芳纶纱保护套
4、耐拉力300KG、扯断力1T。（可加大）
5、可定做光电混合电缆、485通讯电缆、CAN通讯电缆等
6、可定做零浮力、负浮力
·光学特性
| G.652 | G.655 | 50/125μm | 62.5/125μm | 100/125μm | |
衰减 (+20℃) | @850nm |
|
| ≤3.0 dB/km | ≤3.0 dB/km |
|
@1300nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
| |
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km |
|
|
| |
@1550nm | ≤0.22 dB/km | ≤0.23dB/km |
|
|
| |
带宽(A级) | @850nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
|
@1300nm |
|
| ≥1000 MHz·km | ≥600 MHz·km |
| |
数值孔径 |
|
| 0.200±0.015NA | 0.275±0.015NA |
| |
光缆截止波长 | ≤1260nm | ≤1480nm |
|
|
| |
·结构参数
光缆型号 | 光纤数 | 光缆直径 mm | 光缆 重量kg/km | 允许拉伸力 长期/短期 N | 光缆耐压强度 | 敷设深度 | 承载重量 |
水下探测光缆 | 4 | 11 | 95 | 1000/1800 | 45Mpa | 1000米 | 400KG |
*以上数据纯属参考
