GYFTS室外非金属铠装光缆

产品描述

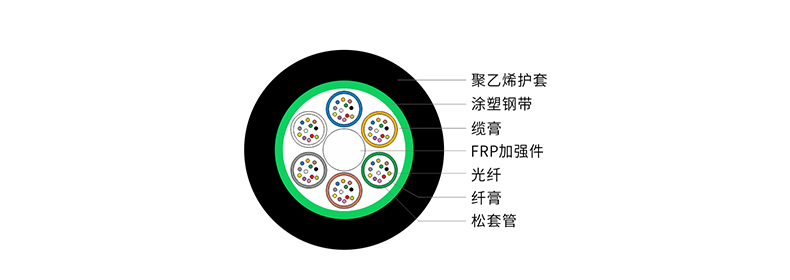

GYFTS 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属FRP加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

产品特点

1.具有很好的机械性能和温度特性
2.松套管材料本身具有良好的耐水解性能和较高的强度
3.管内充以特种油膏，对光纤进行了关键性保护
4.特别设计的紧密的光缆结构，有效防止套管回缩
5.良好的抗压性和柔软性

6.PE 护套具有很好的抗紫外辐射性能

产品标准

符合 YD/T 901和IEC 60794-1 等标准

运输/储存/使用温度

-40℃至+70℃

结构参数

光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	允许拉伸力 N		允许压扁力 N/100mm		弯曲半径 mm
光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	长期	短期	长期	短期	静态	动态
GYFTS-4Xn	4	1	4	92	600	1500	300	1000	10D	20D
GYFTS-12Xn	12	2	3	92	600	1500	300	1000	10D	20D
GYFTS-24Xn	24	4	1	92	600	1500	300	1000	10D	20D
GYFTS-48Xn	48	4	1	106	600	1500	300	1000	10D	20D
GYFTS-96Xn	96	8	0	164	600	1500	300	1000	10D	20D
GYFTS-144Xn	144	12	0	224	600	1500	300	1000	10D	20D

以上数据仅供参考。
