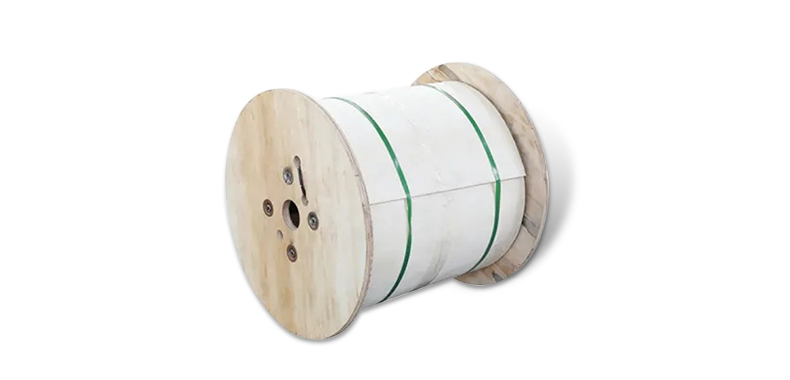

GYFTY53室外非金属直埋光缆

产品描述

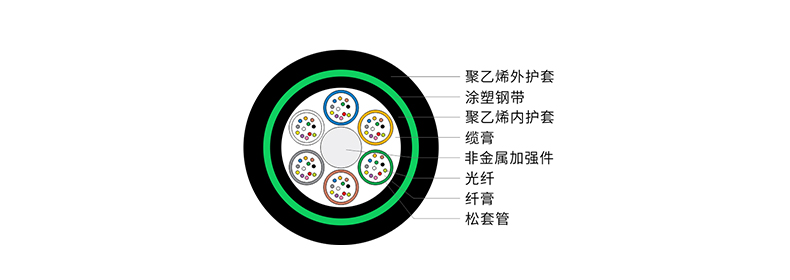

GYFTY53 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属加强芯（FRP），对于某些芯数的光缆来说，非金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

产品特点

1.具有很好的机械性能和温度特性

2.松套管材料本身具有良好的耐水解性能和较高的强度

3.管内充以特种油膏，对光纤进行了关键性保护

4.良好的抗压性和柔软性

采用下列措施来确保光缆的防水性能：

- 单根非金属中心加强芯

- 松套管内填充特种防水化合物

- 完全缆芯填充

- 双面涂塑钢带（PSP）提高光缆的抗透潮能力

- 良好的阻水材料防止光缆纵向渗水

产品标准

符合 YD/T 901和IEC 60794-1 等标准

运输/储存/使用温度

-40℃至+70℃

结构参数

光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	允许拉伸力 N		允许压扁力 N/100mm		弯曲半径 mm
光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	长期	短期	长期	短期	静态	动态
GYFTY53-4Xn	4	1	7	201	1000	3000	1000	3000	15D	30D
GYFTY53-12Xn	12	2	6	201	1000	3000	1000	3000	15D	30D
GYFTY53-24Xn	24	4	4	201	1000	3000	1000	3000	15D	30D
GYFTY53-48Xn	48	8	0	201	1000	3000	1000	3000	15D	30D
GYFTY53-96Xn	96	8	0	213	1000	3000	1000	3000	15D	30D
GYFTY53-144Xn	144	12	0	288	1000	3000	1000	3000	15D	30D

以上数据仅供参考。
