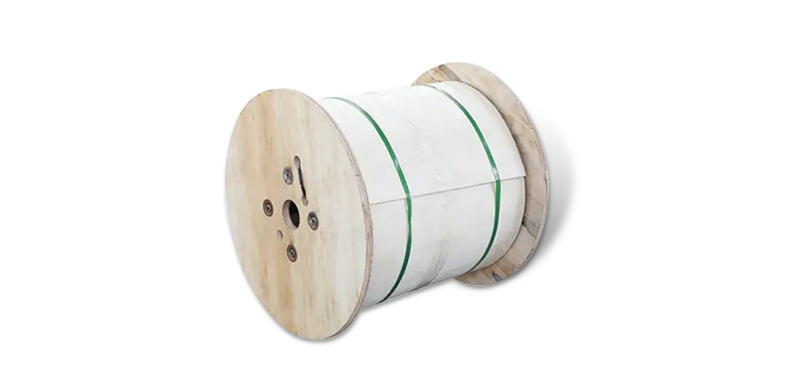

GYFTA53非金属铠装直埋光缆

产品描述

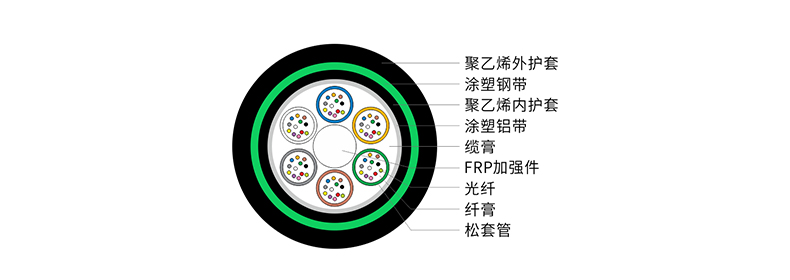

GYFTA53 光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根非金属FRP加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤上一层聚乙烯内护套，双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。

产品特点

1.具有很好的机械性能和温度特性
2.松套管材料本身具有良好的耐水解性能和较高的强度
3.管内充以特种油膏，对光纤进行了关键性保护
4.特别设计的紧密的光缆结构，有效防止套管回缩
5.良好的抗压性和柔软性
6.PE 护套具有很好的抗紫外辐射性能

产品标准

符合 YD/T 901和IEC 60794-1 等标准

运输/储存/使用温度

-40℃至+70℃

结构参数

光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	允许拉伸力 N		允许压扁力 N/100mm		弯曲半径 mm
光缆型号	光纤数	套管数	填充绳数	光缆重量 Kg/km	长期	短期	长期	短期	静态	动态
GYFTA53-4Xn	4	1	4	172	1000	3000	1000	3000	15D	30D
GYFTA53-12Xn	12	2	3	172	1000	3000	1000	3000	15D	30D
GYFTA53-24Xn	24	4	1	172	1000	3000	1000	3000	15D	30D
GYFTA53-48Xn	48	5	0	172	1000	3000	1000	3000	15D	30D
GYFTA53-96Xn	96	8	0	228	1000	3000	1000	3000	15D	30D
GYFTA53-144Xn	144	12	0	328	1000	3000	1000	3000	15D	30D

以上数据仅供参考。
