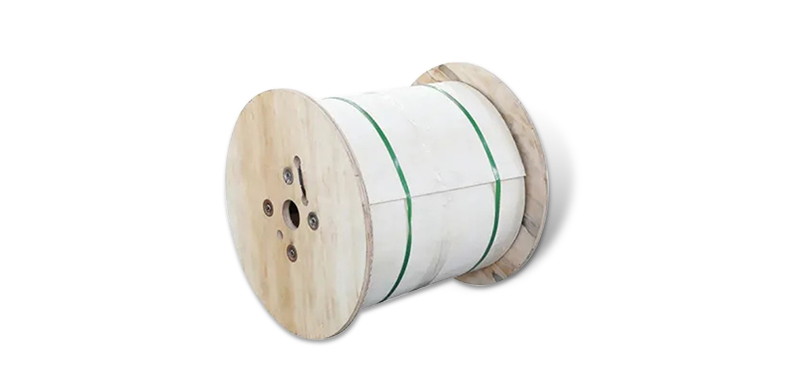

ADSS全介质自承式光缆(双护套)

产品描述

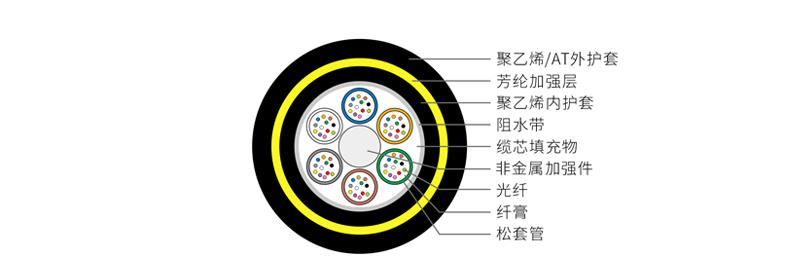

ADSS 光缆采用松套层绞式结构，将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管（和填充绳）围绕非金属中心加强芯（FRP）绞合成紧凑的缆芯，缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯（PE）内护套，然后绞合起加强作用的芳纶，最后挤制聚乙烯（PE）外护套或耐电痕（AT）外护套。

产品特点

1.重量轻，缆径小，减少了冰凌、风力影响和对塔架、支撑物的负荷
2.采用AT护套，耐电痕性能优越
3.具备优异的抗拉性能和温度性能
4.可不断电架设
5.跨距大，最大跨距超过1000米

6.预期寿命大于30年

产品标准

符合 IEEE 1222和IEC 60794-1 等标准

运输/储存/使用温度

-40℃至+70℃

结构参数

参考外径 mm	参考外径kg/km		推荐日常最大工作张力 kN	最大允许工作张力 kN	断裂强度 kN	抗拉原件截面积 m㎡	弹性模量 kN/m㎡	热膨胀系数 x10-6/K	适合档距对应气象条件
参考外径 mm	PE护套	AT护套	推荐日常最大工作张力 kN	最大允许工作张力 kN	断裂强度 kN	抗拉原件截面积 m㎡	弹性模量 kN/m㎡	热膨胀系数 x10-6/K	A	B	C	D
12.5	125	136	1.5	4.0	10	4.6	7.6	1.8	160	100	140	100
13	132	142	2.3	6.0	15	7.6	8.3	1.5	230	150	200	150
13.6	145	156	3.6	10.0	24	13.8	10.8	1.2	370	250	350	250
14.9	171	185	6.8	18.0	45	22	16.4	0.6	570	380	550	380
15.5	190	204	9.0	26.0	60	32.2	19.1	0.1	750	530	750	510
16.8	226	242	15.5	41.0	103	48	24	-0.4	1000	750	1000	760

以上数据仅供参考。
