ADSS全介质自承式防鸟啄光缆

产品描述

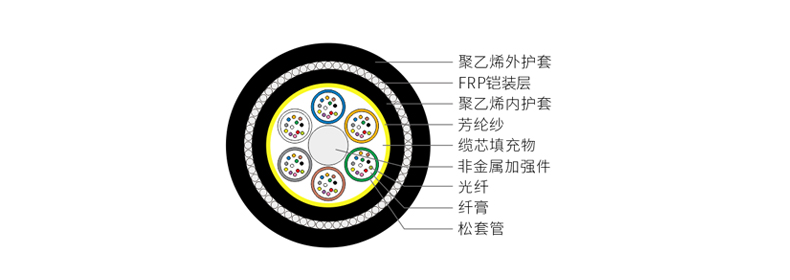

ADSS防鸟啄光缆采用物流和化学的方法设计，可防鼠咬，防蚁咬，防鸟啄。GYFTZY83 光缆的结构是将 250μm 光纤套入PBT松套管中，松套管内填充防水油膏，缆芯的中心是一根非金属加强芯，缝隙填充阻水油膏，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯外挤制一层内护套和一层FRP铠装层，再挤制一层聚乙烯外护套。

产品特点

1.重量轻，缆径小，减少了冰凌、风力影响和对塔架、支撑物的负荷
2.芳纶纱纤维，增强光缆抗拉性能
3.非金属FRP铠装层，能防鼠咬，防蚁咬，防鸟啄
4.管内充以特种油膏，对光纤进行了关键性保护
5.At护套具有耐电痕性能，用于110千伏以上电路架设

6.全介质绝缘材质，适用于雷电多发地区

产品标准

符合 IEEE 1222和IEC 60794-1 等标准

运输/储存/使用温度

-40℃至+70℃

结构参数

参考外径 mm	参考外径kg/km		推荐日常最大工作张力 kN	最大允许工作张力 kN	断裂强度 kN	抗拉原件截面积 m㎡	弹性模量 kN/m㎡	热膨胀系数 x10-6/K	适合档距对应气象条件
参考外径 mm	PE护套	AT护套	推荐日常最大工作张力 kN	最大允许工作张力 kN	断裂强度 kN	抗拉原件截面积 m㎡	弹性模量 kN/m㎡	热膨胀系数 x10-6/K	A	B	C	D
14.5	175	186	2.4	4.5	12	4.6	7.6	1.8	160	100	140	100
15	182	192	3.2	6.5	17	7.6	8.3	1.5	230	150	200	150
15.6	195	206	4.5	10.5	26	13.8	10.8	1.2	370	250	350	250
16.9	241	255	8.0	18.8	47	22	16.4	0.6	570	380	550	380
17.5	260	274	10.2	26.8	62	32.2	19.1	0.1	750	530	750	510
18.8	296	312	16.7	41.8	105	48	24	-0.4	1000	750	1000	760

以上数据仅供参考。
